エレクトロケミカルマイグレーション試験機を電圧別に比較

エレクトロケミカル
マイグレーション試験機は
印加電圧の大きさで選ぶ

エレクトロケミカルマイグレーション試験機の選定では、"印加電圧の大きさ"が重要な判断軸となります。試験対象によって「低電圧での精密測定が必要か？」「高電圧での耐圧評価が必要か？」が大きく異なり、選ぶべき試験機も変わってきます。

本サイトでは、こうした電圧条件に応じて試験を依頼できる会社を厳選してご紹介。さらに、短時間で信頼性評価を加速させるHAST装置を備えた受託試験サービスについても解説しています。

そもそもマイグレーション試験とは？

エレクトロケミカルマイグレーション試験（ECM）の基本と目的

マイグレーション試験（ECM）は、「エレクトロケミカルマイグレーション試験」または「イオンマイグレーション試験」とも呼ばれます。電子部品や基板にストレス（温度・湿度・電圧）をかけ、実際の使用環境において数年かけて蓄積される絶縁劣化の影響を、短期間で加速的に再現。これにより、絶縁耐性の信頼性評価を行うことが可能です。

たとえば、「温度85℃、湿度85％」という条件下で1,000時間の試験を実施し、その間に絶縁抵抗値が1MΩを下回らないことが、信頼性の目安とされます。

HAST槽による短時間評価──スピードが求められる開発現場で活躍

一方で、より短い時間で試験を行いたい場合には、「HAST槽」と呼ばれる専用の試験装置を用います。
たとえば「温度130℃・湿度85％」という環境条件のもとで、約500時間の試験を実施。

特に開発段階では、製品開発のスピードが求められるため、短期間で信頼性を確認できるHAST試験が向いています。

このページでは、マイグレーション試験に適したおすすめの試験機をHAST槽にも着目しながらご紹介します。

対象物から選ぶ
マイグレーション試験を受託依頼できる
おすすめメーカー2選

印加電圧の違いによって求められる試験環境は大きく異なります。ここでは、対象物に合った試験を強みとする受託試験会社を、2社ピックアップしてご紹介します。

狭ピッチのプリント基板

絶縁フィルム・コーティング材

はんだ

めっき・フラックスの残渣

微細パターンのガラス

など

IMV

引用元：IMV公式サイト
https://www.landingpage-synergy.com/k4yeiagc/

絶縁劣化評価試験システム

引用元：IMV公式サイト
https://www.landingpage-synergy.com/k4yeiagc/

印加電圧設定	1.0V～250V
試験所数	日本国内7・海外3拠点

誤差の影響が大きい低電圧でも、
正確な試験が可能

リアルタイムで測定物の電圧を検知・自動補正し、意図した通りの負荷を実現。そのため信頼性の高い試験結果を提供可能。

湿度環境を試験室外で生成し供給する方式を採用。外部環境の影響を受けにくく、設定湿度で安定した試験が可能。

公式HPから
資料を無料請求する

電話でお問合せ

EV/HV車向けパワーデバイス(IGBT)

車載用ECU

高電圧センサ基板

ワイヤハーネス

端子

など

ESPEC

引用元：ESPEC公式サイト
https://www.espec.co.jp/products/measure-semicon/25kv/

高電圧絶縁抵抗評価システム

引用元：ESPEC公式サイト
https://www.espec.co.jp/products/measure-semicon/25kv/

印加電圧設定	2.5kV
試験所数	国内6拠点

高電圧のオーバーシュートを抑え、
安全に試験可能

高電圧試験での絶縁破壊や誤判定を防ぐ「ストレス電圧制御機能」により、オーバーシュートを抑え、滑らかな電圧立ち上げで信頼性の高い結果を実現。

扉の締め忘れや異常時の電圧印加を自動で中断するなど、安全機能を搭載。同一メーカー製だからこそ、試験機と連動した安全設計の相談も可能。

公式HPから
資料を無料請求する

電話でお問合せ

マイグレーション試験
おすすめ2社をさらに詳しく解説

IMV

引用元：IMV公式サイト
https://www.landingpage-synergy.com/k4yeiagc/

IMVのおすすめ理由

意図した電圧で計測できる
印加電圧の正確性

一般的には電源部分は設定した電圧にはなるものの測定物に到達する頃には電圧が下がってしまいます。
しかしIMVでは電気を供給する線に加えて、測定物の電圧をリアルタイムで検知する線によるフィードバック機能を備えています。
これにより、例えば「本来10Vであるはずの電圧が5Vになっている」と検知した場合、電源部分の出力を15Vに調整することで、測定物には正確に10Vを印加可能。1Vの誤差が大きな差となる低電圧試験でも正確に測定することができます。

正確な湿度環境で試験できる
安定した湿度環境での
試験精度

微小電流は試験槽の環境ノイズや外部干渉の影響を受けやすいため、試験槽自体の性能がとても重要です。
IMVが提供する絶縁劣化評価試験システムのHAST装置には平山製作所の装置を採用。平山製作所の環境試験槽では、外部の影響を受けにくくする高絶縁抵抗の測定のための対策が施されています。
そのため平山製作所のHAST装置は湿度制御の精度が高く、また微小電流も正確に検出できます。

公式HPで詳細を確認する

電話でお問合せ

IMVの受託試験対応範囲

狭ピッチのプリント基板

絶縁フィルム・コーティング材

はんだ

めっき・フラックスの残渣

微細パターンのガラス

など

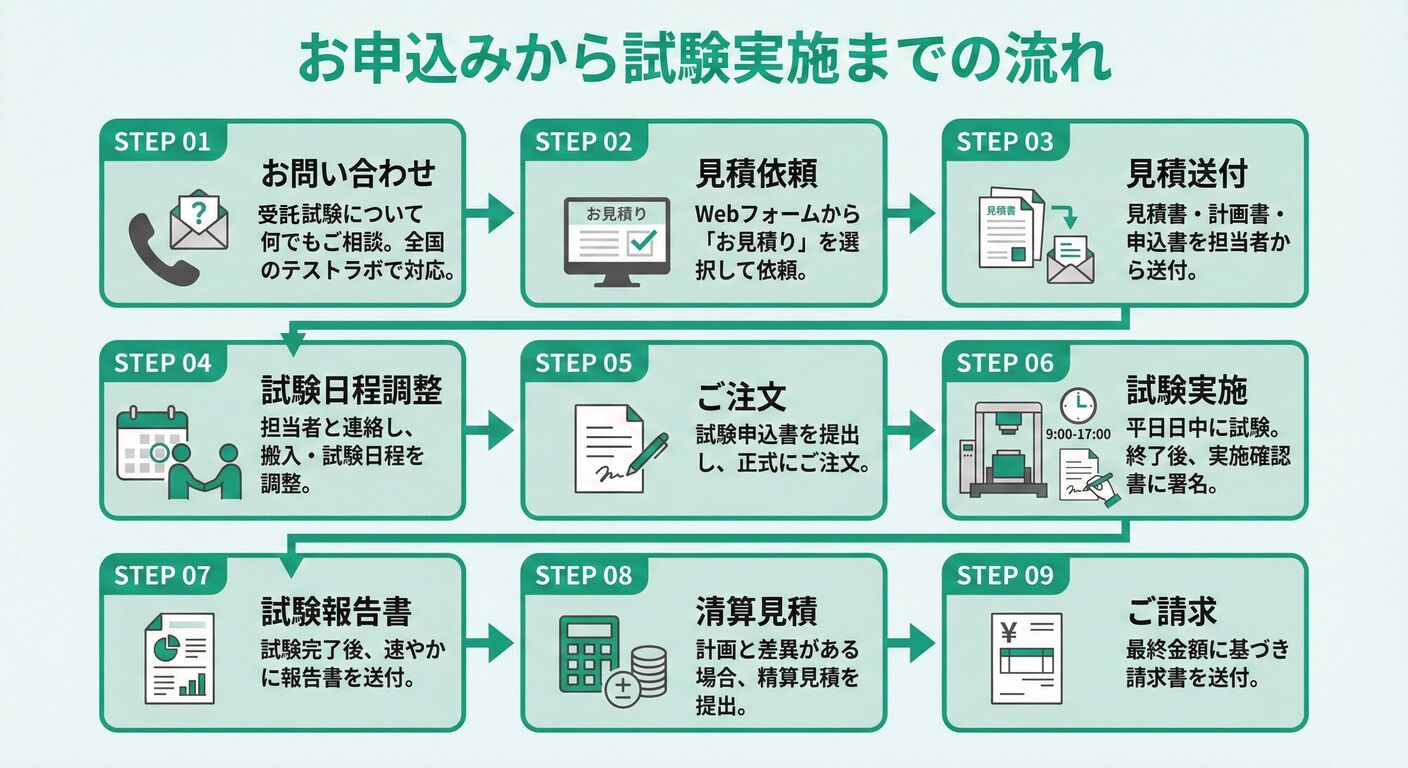

受託試験までの流れ

計測器の仕様

絶縁劣化評価試験器（IMV）

引用元：IMV公式サイト　https://www.landingpage-synergy.com/k4yeiagc/

印加電圧・計測回路を個別搭載
微弱電流計測回路
リアルタイムなグラフ描画
PC１台で最大 256ch まで増設可能

▼スクロールできます

製品名	MIG-8600B/32	MIG-87B
印加電圧	＋1.0V～＋250V（0.1V単位）
最大増設チャンネル	256ch	16ch
絶縁抵抗測定範囲	10⁵Ω～ 10¹⁴Ω（100V 印加時）
パソコン	OS : Windows 11 対応
電源	AC100V 50/60Hz 約 100VA	AC100V 50/60Hz 約 60VA
収納ユニット外形寸法	W385 × D432 × H227mm（突起部を除く）
質量	約 18kg （32ch）	約 14kg

絶縁劣化評価試験器
公式HPでスペックを詳しく見る

電話でお問合せ

HAST装置の仕様

高加速寿命試験装置　PC-R9/R9D series（平山製作所）

引用元：平山製作所公式サイト
https://www.hirayama-hmc.co.jp/pc-r9.html

試験槽と蒸気発生槽を独立させることで、温度干渉を抑えた安定した試験評価が可能。
乾球側の有効エリアを広く確保し、一槽式に比べて効率的な試験が可能。
強度と温度分布に優れた丸型チャンバーを採用し、高い信頼性を実現。

▼スクロールできます

	PC-304R9
外形寸法	W710 x D950 x H1620 mm
試験槽寸法	φ300 x D373 mm (容量26L)
有効内寸法	φ220 x D350 mm (容量12L)
重量 (約)	260 kg
電源	単相200V 50/60Hz 2.3kW
温度（使用範囲）	105.0～151.4℃(at100%RH)
湿度（使用範囲）	65～100%RH
圧力（使用範囲）	0.019～0.393MPa
時間（使用範囲）	連続500時間可能

※その他、PC-422R9、PC-304R9D、PC-422R9Dがラインナップしています。

高加速寿命試験装置
公式HPでスペックを詳しく見る

電話でお問合せ

IMVのサポート体制

試験の立案から解析まで、ワンストップで対応

お客様の製品やプロジェクトに対して、課題にフィットした試験ソリューションを提案し、試験計画の立案から実施、結果の解析まで一貫したサポートを提供します。
技術の進展や市場動向に素早く対応するため、設計、R&D、生産部門などの機能が集約されている大阪本社に設置することでメリットを生かした総合サポート体制を構築しています。

IMVのテストラボ（試験場）一覧

日本高度信頼性評価試験センター	〒358-0014 埼玉県入間市宮寺4102番142
上野原サイト高度試験センター	〒409-0133 山梨県上野原市八ツ沢2193-28 東京西工業団地
東京テストラボ	〒252-0185 神奈川県相模原市緑区日連870
名古屋テストラボ	〒470-0217 愛知県みよし市根浦町5-2-18
春日井テストラボ	〒486-0833 愛知県春日井市上条町3-24-5 JAPAN TESTING LABORATORIES 株式会社春日井事業所内
大阪テストラボ	〒555-0011 大阪市西淀川区竹島2-6-10
多目的試験所	〒555-0011 大阪市西淀川区竹島2-6-10 大阪テストラボ内
タイテストラボ	Amata City Chonburi Industrial Estate Phase9 700/907 Moo 5 Tambol Nhongkakha, Amphur Phanthong,Chonburi Province, 20160 Thailand
ベトナムテストラボ	Factory No.13, Apartment Factory No.2, Plot P-7, Thang Long Industrial Park I, Vong La, Dong Anh, Hanoi, Vietnam
ホーチミンテストラボ	Tan Binh Industrial Park, Tan Phu District, Ho Chi Minh City, Vietnam

公式HPで詳細を確認する

電話でお問合せ

IMVの会社情報

所在地	大阪府大阪市西淀川区竹島2-6-10
問い合わせ電話番号	06-6478-2565
営業時間	9:00～17:00
公式URL	https://we-are-imv.com/

ESPEC

引用元：ESPEC公式サイト
https://www.espec.co.jp/products/measure-semicon/25kv/

ESPECのおすすめ理由

高電圧試験での
オーバーシュートを抑制し、
精度の高い試験ができる

ESPECの高電圧絶縁抵抗評価システムは、2.5kVの高電圧下でも安定かつ高精度な絶縁抵抗測定を実現。
特に、ストレス電圧制御機能により電圧のオーバーシュートを抑制し、滑らかな立ち上げを可能にしています。
これにより、エレクトロケミカルマイグレーションなど絶縁不良現象の信頼性評価において、高精度かつ再現性の高い試験結果が得られます。

安全性と操作性を両立し、
試験環境の信頼性を向上

ESPECの高度加速寿命試験装置（HAST CHAMBER）は、バイアステストを中心に設計され、適切な試験環境を提供します。制御モードは、標準タイプの「不飽和制御」「濡れ飽和制御」に加え、Mタイプでは「乾湿球温度制御」を含む3モードを搭載し、国際規格IEC 60068-2-66に対応しています。
さらに、撹拌ファンの搭載により温湿度ムラを低減し、試料に均一なストレスを与えるなど、安全性と効率性を兼ね備えた設計となっています。

公式HPで詳細を確認する

電話でお問合せ

ESPECの受託試験対応範囲

EV/HV車向けパワーデバイス(IGBT)

車載用ECU

高電圧センサ基板

ワイヤハーネス

端子

など

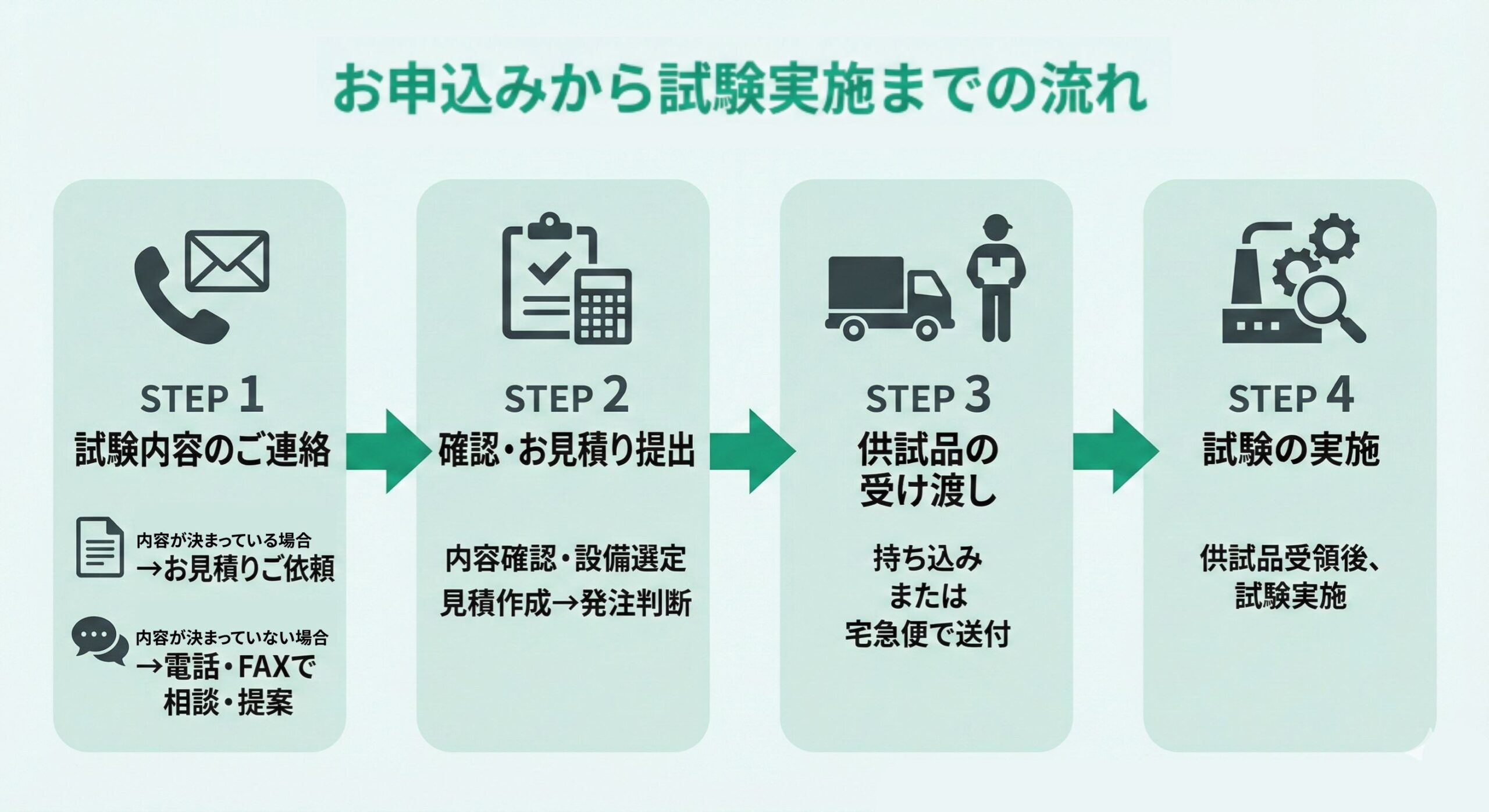

受託試験までの流れ

計測器の仕様

高電圧絶縁抵抗評価システム（ESPEC）

引用元：ESPEC公式サイト　https://www.espec.co.jp/products/measure-semicon/25kv/

高精度測定で信頼性向上
ストレス電圧を滑らかに制御
高速リーク検知で異常察知
試験機と装置が安全連動

▼スクロールできます

製品名	ケースレー（テクトロニクス社製）
印加電圧	DC50～2500V（50～200V：0.1Vステップ、200～2500V：1Vステップ）
最大増設チャンネル	標準25ch（最大50ch/ラック）
絶縁抵抗測定範囲	2×10⁵～1×10¹⁵Ω以上（100V印加時） 5×10¹⁶～1×10¹⁴Ω以上（2500V印加時）
パソコン	該当情報は見つかりませんでした。
電源	該当情報は見つかりませんでした。
収納ユニット外形寸法	キャビネット：W530×H1750×D940mm 中継ユニット：W500×H1705×D600mm
質量	該当情報は見つかりませんでした。

高電圧絶縁抵抗評価システム
公式HPでスペックを詳しく見る

電話でお問合せ

HAST装置の仕様

高度加速寿命試験装置

引用元：ESPEC公式サイト
https://www.espec.co.jp/products/env-test/ehs/

試料電源制御端子を標準装備し、異常時に試料への通電を自動停止。
撹拌ファン搭載で温湿度ムラを低減し、試料に均一なストレスを与える。
二重円筒構造と独自空調方式で試料の結露や水滴落下を防止。
機械式扉ロック機構と扉ロックセーフティ機構を標準装備し、安全性を強化。

▼スクロールできます

	EHS-212
外形寸法	W640 × H1483 × D850 mm
内法寸法	φ294 × D318 mm
有効内寸法	該当情報は見つかりませんでした。
重量 (約)	該当情報は見つかりませんでした。
電源	該当情報は見つかりませんでした。
温度（使用範囲）	＋105.0～＋142.9℃
湿度（使用範囲）	75～100％rh
圧力（使用範囲）	0.020～0.196MPa
時間（使用範囲）	該当情報は見つかりませんでした。

※その他EHS-212M、EHS-212MD、EHS-222、EHS-222M、EHS-222MD、EHS-412、EHS-412M、EHS-412MDがラインナップしています。

高加速寿命試験装置
公式HPでスペックを詳しく見る

電話でお問合せ

ESPECのサポート体制

安心の24時間電話サポート

環境試験機器は昼夜を問わず稼働し、品質管理において重要な役割を果たしています。そのため、万一の故障はお客様に大きな損失をもたらす可能性があります。ESPECは、迅速かつ正確な対応を行うため、24時間体制での電話サポートを実施。緊急時でも技術スタッフが即応し、お客様の業務を支えます。

ESPECの試験場一覧

宇都宮試験所	〒321-3231 栃木県宇都宮市清原工業団地23-1 宇都宮テクノコンプレックス内
とちぎバッテリー安全認証センター	〒321-3231 栃木県宇都宮市清原工業団地23-1 宇都宮テクノコンプレックス内
豊田試験所	〒471-0844 愛知県豊田市聖心町3-44-1 あいち次世代モビリティ・テストラボ豊田サイト内
あいちバッテリー安全認証センター	〒479-0882 愛知県常滑市りんくう町1-25-25 あいち次世代モビリティ・テストラボ常滑サイト内
刈谷試験所	〒448-0034 愛知県刈谷市神明町1-3
神戸試験所	〒651-1514 兵庫県神戸市北区鹿の子台南町5-2-5 神戸R&Dセンター内

公式HPで詳細を確認する

電話でお問合せ

ESPECの会社情報

所在地	大阪府大阪市北区天神橋3-5-6
問い合わせ電話番号	0120-701-678
営業時間	10:00～17:00（12:00～13:00を除く）
公式URL	https://www.espec.co.jp/
